1、导读

本文聚焦具有[Si/AO₄]四面体六元环结构的大隅石型BaMg₂Al₆Si₉O₃₀基陶瓷，提出基于多面体耦合策略，在特点位点上设计合适的结构优化方案，通过对材料自身晶体结构的调控，协同实现单相大隅石型BaMg₂Al₆Si₉O₃₀基陶瓷的超低ε_r、高Q×f、近零τ_f和超低热膨胀，打破了微波介质陶瓷中微波介电性能和热膨胀系数难以协同优化的难题，率先在致密的BaMg₂Al₆Si_9-xGe_xO₃₀ (x = 1.25)微波介质陶瓷中实现了兼具超低ε_r、高Q×f、近零τ_f和超低热膨胀系数：ε_r = 5.84, Q×f = 32,351 GHz, τ_f = ‒7.27 ppm/°C, CTE = +1.07 ppm/°C (‒150 °C~+274 °C)。

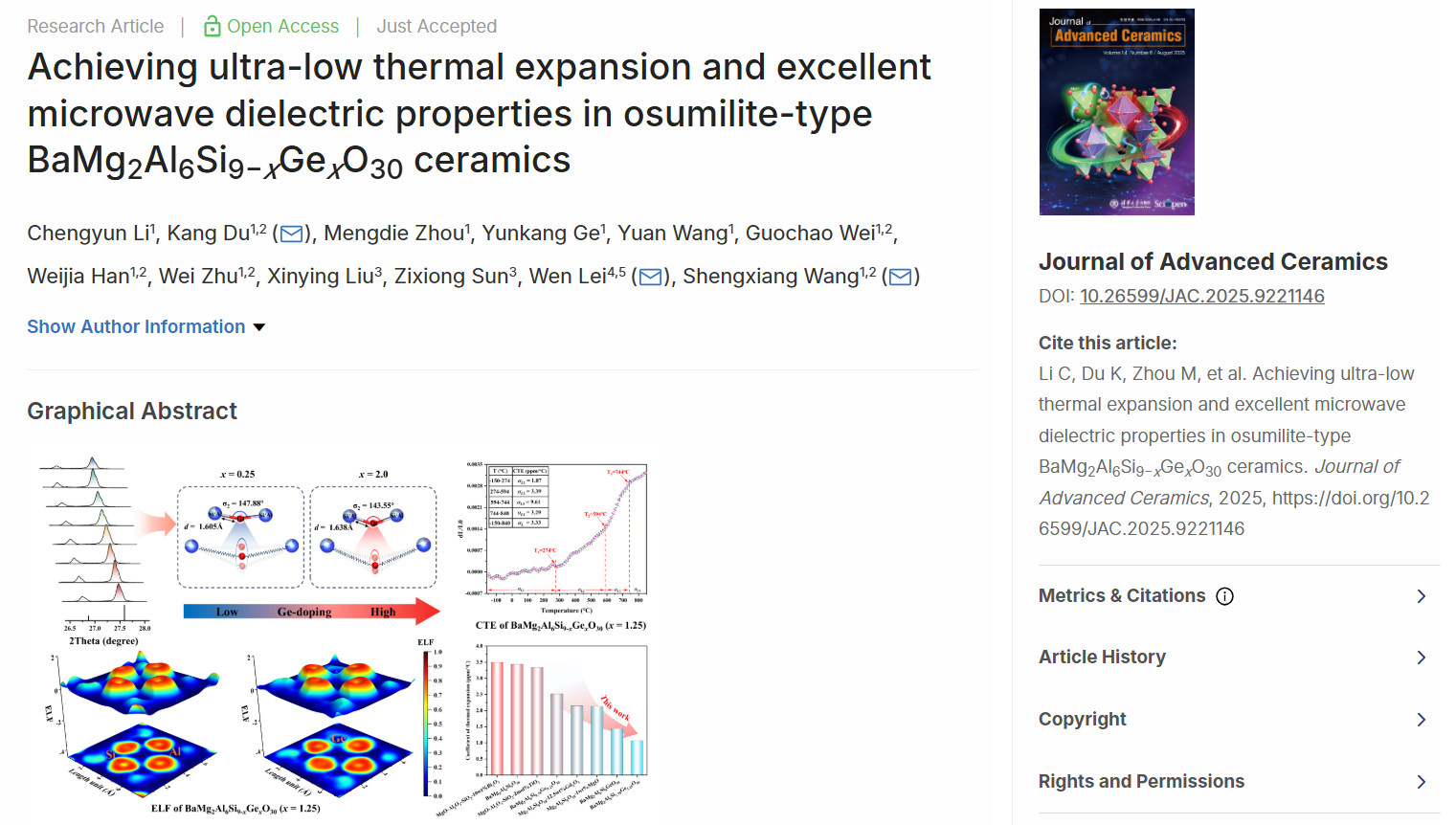

图1 文章摘要图

2、研究背景

通信技术向毫米波甚至太赫兹频段的发展，要求应用于介质谐振器、滤波器、双工器、基板等元器件的微波介质陶瓷满足超低介(ε_r≤ 6)、高品质因数(Q×f)和近零的谐振频率温度系数(τ_f)特性。甚至在介质封装基板的应用中，微波介质陶瓷还要具备尽可能小的热膨胀系数(CTE)以应对使用过程中的热匹配失调问题。但绝大部分的低介微波介质陶瓷的τ_f值为较大的负值(约‒60.0ppm/°C)，通常掺入正τ_f值的Ti基调控剂(TiO₂、CaTiO₃、SrTiO₃等)来调节至近零。而由于Ti调控剂的Q×f值较低、易与基体陶瓷反应等缺点，非谐性Ti基调控剂在调控基体陶瓷τ_f值的同时会严重恶化其Q×f值并增加复合陶瓷的ε_r值。且微波介质陶瓷的CTE较大(约为10 ppm/℃)，在调控其CTE时，也是通过加入具有负CTE值的第二相调控剂，以牺牲微波介电性能为代价来实现对CTE的优化，在现有的微波介质陶瓷中难以协同实现超低ε_r、高Q×f、近零τ_f和超低CTE值。大隅石型BaMg₂Al₆Si₉O₃₀陶瓷具有典型的[Si/AO₄]双四面体六元环结构，具有超低的ε_r值和较小的负τ_f值，但其Q×f值较低，且由于晶体结构中存在易振动的2配位氧离子，导致BaMg₂Al₆Si₉O₃₀陶瓷在一定温度范围内还存在负热膨胀现象。团队设计大离子的Ge⁴⁺对Si⁴⁺的适量取代，能伸长Si/Al(1)-O键的同时，协同增加Si/Al(1)-O键的共价性，并增加六元环结构对称性。同时，通过伸长Si/Al(1)-O键，弯曲2配位氧离子处的角度，抑制氧离子在升温过程中的纵向振动，有望实现微波介电性能和热膨胀系数的协同优化，为6G毫米波用高性能微波介质陶瓷的改性研究提供理论与实验参考。

3、文章亮点

1）设计大离子Ge⁴⁺对Si⁴⁺的取代，伸长Si/Al(1)-O键并增加其共价性，同时抑制2配位氧离子的纵向振动，在BaMg₂Al₆Si_9-xGe_xO₃₀陶瓷中实现了Q×f值、τ_f值和热膨胀系数的协同优化。

2）BaMg₂Al₆Si₉O₃₀基陶瓷的负热膨胀主要与2配位氧离子在高温下的纵向振动有关，可通过对Si/Al(1)-O(1)-Si/Al(1)角度的优化实现对宽温度范围内热膨胀系数的精准调控。

3）在致密的BaMg₂Al₆Si_9-xGe_xO₃₀ (x = 1.25)微波介质陶瓷中实现了兼具超低ε_r、高Q×f、近零τ_f和超低热膨胀系数：ε_r = 5.84, Q×f = 32,351 GHz, τ_f = ‒7.27 ppm/°C, CTE = +1.07 ppm/°C。

4、研究结果及结论

BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)均为单相的大隅石型固溶体陶瓷，Ge⁴⁺对Si⁴⁺的取代抑制了BaMg₂Al₆Si₉O₃₀陶瓷中的第二相，且随着Ge⁴⁺取代量的增加，XRD衍射锋的左移表明了Ge⁴⁺的取代增大了陶瓷的晶胞体积。同时，BaMg₂Al₆Si_9-xGe_xO₃₀ (x = 0.05)晶粒中的元素分布均匀，测试的衍射斑点的分析结果与拟合的衍射斑点结果一致，证实了Ge⁴⁺能有效的取代Si⁴⁺形成BaMg₂Al₆Si_9-xGe_xO₃₀固溶体，清晰的FFT和IFFT图像表明了样品具备较好的结晶质量。

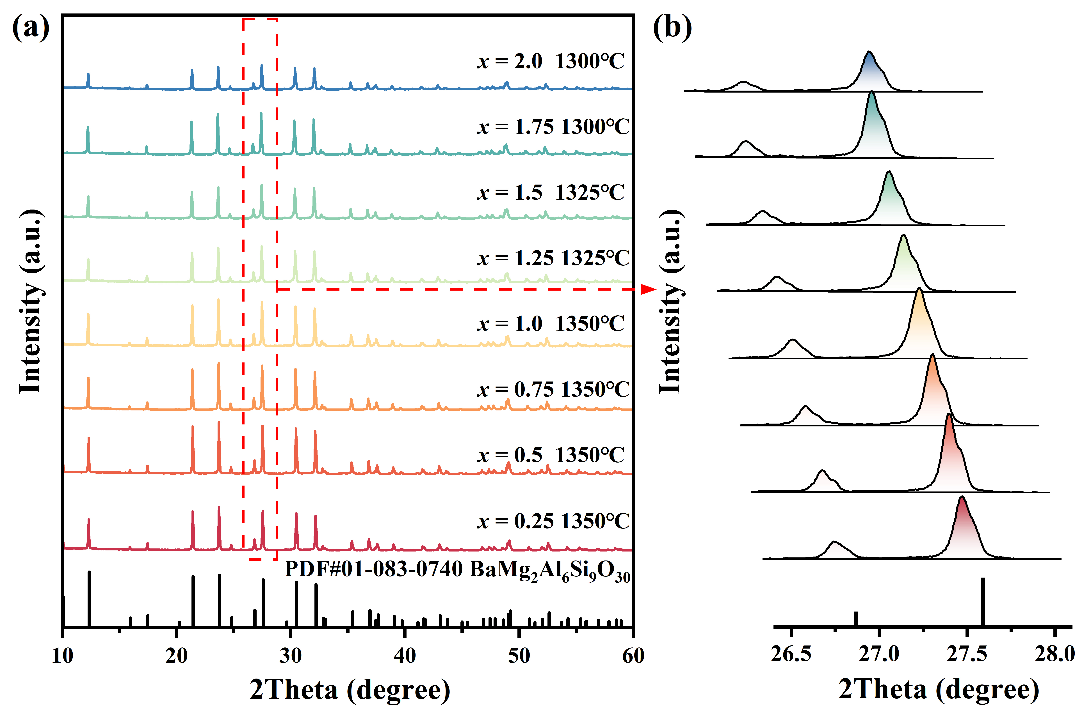

图2 BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷在致密烧结温度下的XRD图

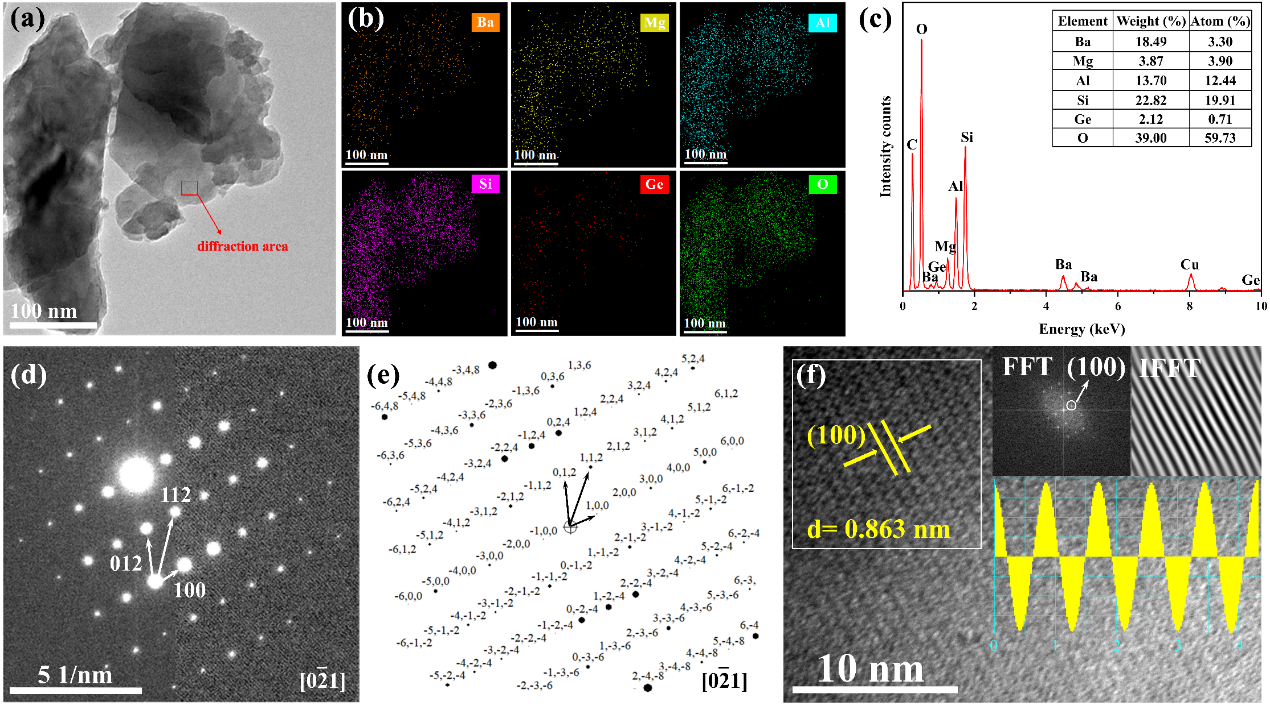

图3 BaMg₂Al₆Si_9-xGe_xO₃₀ (x = 0.05)晶粒的能谱图与高分辨透射电镜图

双[Si/Al(1)O₄]四面体六元环为大隅石型BaMg₂Al₆Si₉O₃₀晶体结构的主要“骨架”，其中2配位的O(1)^2-离子在高温下易发生沿a轴方向的纵向振动。大离子Ge⁴⁺对Si⁴⁺的取代增加了BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷的晶胞参数，同时伸长了Si/Al(1)-O键，Si/Al(1)-O(1)键的伸长促使Si/Al(1)-O(1)-Si/Al(1)角度(σ₂)的下降，σ₂的降低会抑制O(1)^2-离子的振动，从而实现对热膨胀系数的调控。此外，Si/Al(1)-O(2)键的伸长也会扭转Si/Al(1)-O(2)-Si/Al(1)角度(σ₁)，一定含量的Ge⁴⁺对Si⁴⁺的取代，会增大σ₁并增加了六元环的对称性与圆润度。通过VASP理论计算表明大离子半径的Ge⁴⁺对Si⁴⁺的取代，BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷的禁带宽度逐渐降低，Ba-O键和Mg-O键展现出较低的电子局域化(ELF)，而Al-O键、Si-O键和Ge-O键的ELF值较大，其中Ge-O键的展现出最大的ELF值，表明其较强的共价性。

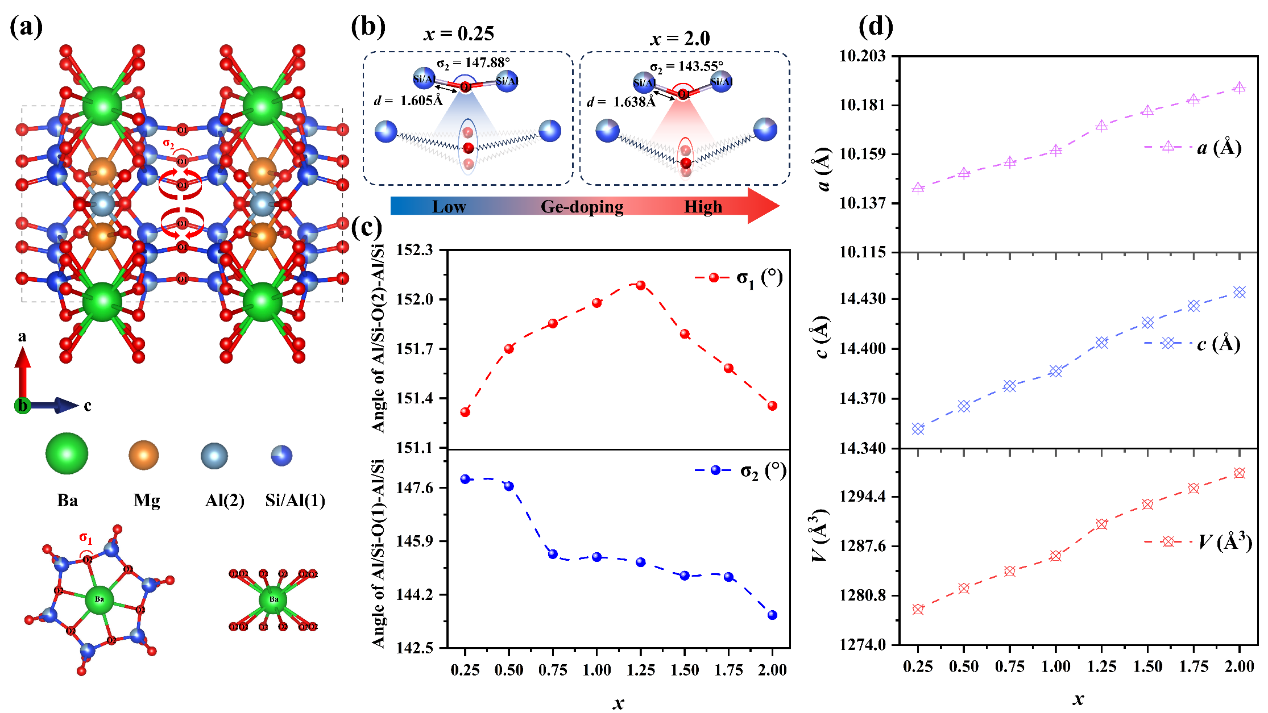

图4 (a) BaMg₂Al₆Si₉O₃₀的晶体结构示意图；(b) Si/Al(1)-O(1)键的伸长对σ₂角度的影响示意图；(c)-(d) BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷晶胞参数随Ge⁴⁺取代量变化的示意图

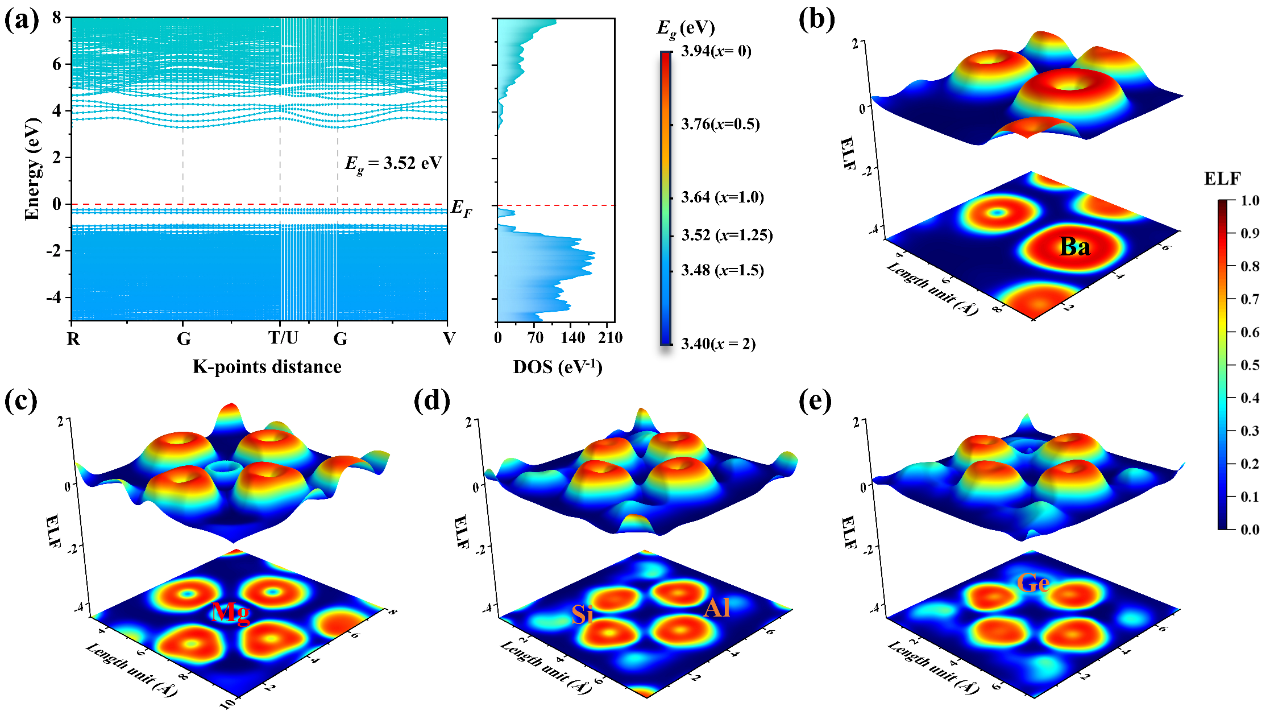

图5 BaMg₂Al₆Si_9-xGe_xO₃₀ (x = 1.25)陶瓷的能带和ELF图

BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷展现出较高的相对密度，ε_r稳定在5.37至6.07之间，主要与相对密度和总离子极化率的变化有关；Q×f值随着取代量的增加逐渐优化至32,351 GHz，Q×f值的增加主要与四面体六元环的圆润度和Si/Al(1)-O键共价比的增加有关；τ_f值在0.25 ≤ x ≤ 2范围内均展现出近零的值(‒8.69 ppm/°C ≤ τ_f ≤ ‒5.46 ppm/°C)，这主要归因于少量Ge⁴⁺对Si⁴⁺的取代并未对晶体结构“骨架”造成较大扰动，τ_f值的细微波动主要与Si⁴⁺离子键价和热膨胀系数的波动有关。同时，大离子Ge⁴⁺对Si⁴⁺的取代引起的σ₂角度降低，σ₂角度的降低导致了BaMg₂Al₆Si₉O₃₀陶瓷中的负热膨胀峰被抑制，受抑制的热膨胀峰造就了T₃温度以下温度区间内相对平缓的热膨胀曲线。在BaMg₂Al₆Si₉O₃₀ (x = 1.25)陶瓷中实现了兼具超低ε_r、高Q×f、近零τ_f和超低热膨胀系数：ε_r = 5.84, Q×f = 32,351 GHz, τ_f = ‒7.27 ppm/°C, CTE = +1.07 ppm/°C (‒150 °C~+274 °C)，该陶瓷在宽温度范围内表现出超低热膨胀特性，打破了致密低介微波介质陶瓷的热膨胀系数纪录，并同时保持了优异的微波介电性能，展现出在6G毫米波通信领域中的应用潜力。

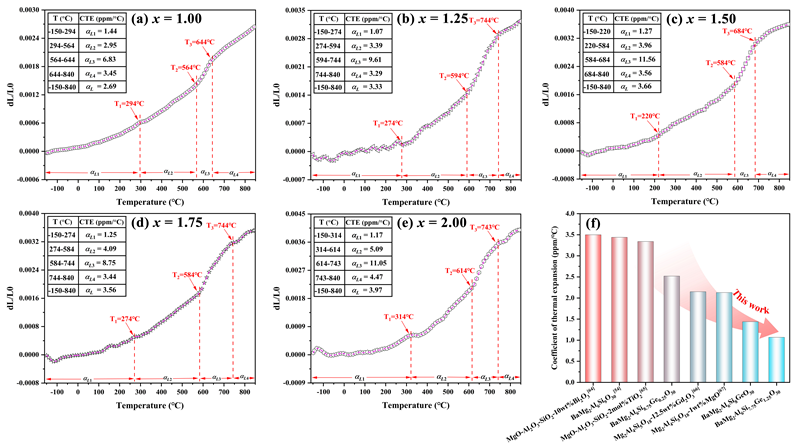

图6 (a)-(e) BaMg₂Al₆Si_9-xGe_xO₃₀ (0.25 ≤ x ≤ 2)陶瓷在宽温度范围内的热膨胀曲线; (f) 几种典型低介微波介质陶瓷的热膨胀系数
