研 究 背 景

锂离子电池已成为电动汽车和无人机的核心动力源。在众多正极材料中，高镍层状氧化物（NCM）凭借高比容量和工作电压，被公认为高能量密度电池的关键材料。然而，传统NCM中的钴与氧具有相似的氧化还原电位，在高电压下易引发有害的氧氧化反应，导致氧气释放、结构退化、微裂纹形成和容量快速衰减。更令人头疼的是，Ni³⁺离子在八面体配位环境中采取t₂g⁶eg¹电子构型，这种单电子占据eg轨道的排布导致强烈的姜-泰勒效应和自旋-轨道耦合。三个相邻Ni³⁺形成的三角几何构型产生反铁磁耦合，引发巨大的磁阻挫，不仅破坏局部电子结构对称性，还导致晶格氧不稳定和过渡金属层结构畸变。因此，如何在不使用钴的前提下稳定Ni³⁺的单电子、抑制磁阻挫，同时保持高能量密度，成为该领域的核心难题。

成 果 介 绍

针对上述问题，中国科学院上海硅酸盐研究所研究团队提出了一种高熵过渡金属调控策略，即引入多种具有空eg轨道的过渡金属离子，构建Ni─O─O─TM四中心电子共振网络，促进Ni³⁺的eg电子离域化。基于这一策略，研究团队成功制备了高熵高镍正极材料HE-LNF。为验证该策略的有效性，研究团队设计了系列对比材料，包括纯高镍材料LNF、低熵材料LE-LNF以及中熵材料ME-LNF。通过与这些基准材料以及商用NCM811的系统对比，全面揭示了高熵电子共振网络的稳定化机制。该成果以“Electronic Resonance Network Stabilized Crystal Structure in High-Nickel Cathodes for Lithium-Ion Batteries”为题发表在Carbon Energy 期刊上。

研 究 亮 点

本研究的首要亮点在于首次定量验证了电子共振效应。通过DFT计算分析态密度，研究团队发现低熵和中熵调控对Ni³⁺的eg轨道占据影响甚微，其eg/t₂g比值分别为0.423和0.422，与未掺杂LNF的0.424几乎持平。然而，高熵调控使该比值显著降至0.404，表明单电子被有效离域到掺杂TM离子的空eg轨道中。实验数据进一步证实了这一点：振动样品磁强计测试显示HE-LNF的磁矩为0.0137 μB，低于LNF的0.0152 μB；电子顺磁共振定量分析表明HE-LNF的单电子数为9.87×10¹⁵ spins/g，低于LNF的1.08×10¹⁶ spins/g。这些结果一致表明，高熵掺杂有效促进了Ni³⁺离子的电子转移。

在热稳定性方面，HE-LNF表现出突破性提升。热重分析显示该材料在700°C以上才发生分解，差示扫描量热法测得其热力学稳定温度达到294.23°C，显著高于商用NCM811的235.41°C，提升幅度约为25%。原位微分电化学质谱进一步证实，HE-LNF在循环过程中无显著氧气释放，展现出优异的本征热安全性。

电化学性能测试表明HE-LNF全面领先于对比材料。其初始放电容量达到206.76 mAh/g（0.1C），优于NCM811的181.79 mAh/g。在0.33C倍率下循环100圈后，HE-LNF的容量保持率高达91%，而传统LNF为83%，NCM811在200圈后仅保持60%。在全电池测试中（以石墨为负极），HE-LNF在0.5C下循环50圈后仍保持93.7%的容量。动力学方面，HE-LNF的界面阻抗仅为68.52 Ω，远低于NCM811的193.33 Ω；其脱锂和嵌锂扩散系数分别为3.37×10^-11 cm²/s和1.87×10^-11 cm²/s，相比NCM811的9.62×10^-13 cm²/s和1.31×10^-13 cm²/s提升了35倍和143倍。即使在循环15圈后，HE-LNF的扩散系数仍比NCM811高出一个数量级。

尤为重要的是，HE-LNF在结构可逆性方面实现了革命性改善。微分容量曲线分析显示，NCM811在充放电过程中经历H1→M→H2→H3的相变序列，其中H2→H3相变在4.3V处表现为不可逆的高电压平台。而HE-LNF仅发生可逆的H1→M→H2相变，完全抑制了有害的H2→H3相变。非原位XRD追踪显示，HE-LNF充电至4.5V时(003)峰仅向低角度偏移0.22°，放电至2.7V后仅向高角度偏移0.02°；相比之下，NCM811充电时(003)峰向高角度偏移0.47°，放电后仍偏离初始结构0.13°。透射电镜结合几何相位分析进一步揭示，HE-LNF循环后晶格保持完整，应变主要集中在颗粒表面与电解液接触区域；而NCM811则出现晶格碎裂和内部显著应变。

图 文 解 析

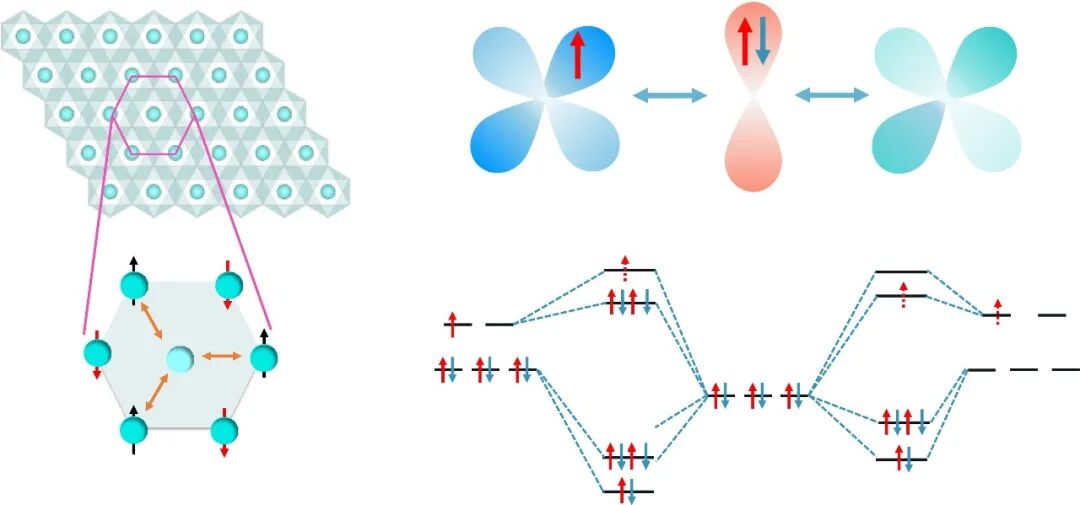

图1展示了电子共振机制的核心原理。

图2通过DFT计算从理论层面揭示了电子离域化机制。

图3通过多种实验表征验证了电子共振的存在。

图4系统展示了HE-LNF的热稳定性与电化学动力学特征。

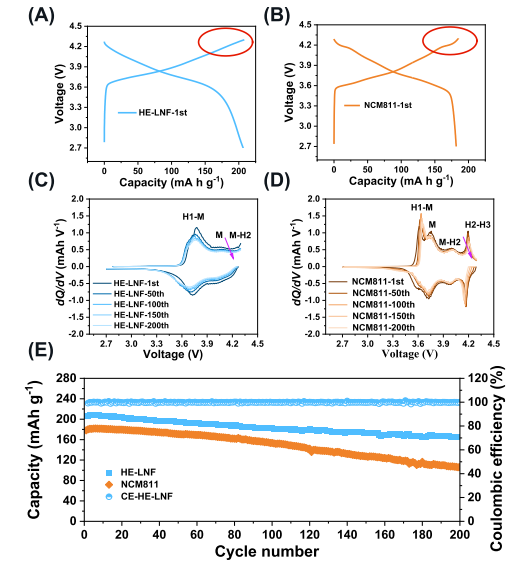

图5聚焦于电化学性能与相变行为。

图6通过非原位表征和微观结构分析揭示了循环后的结构演变。

研 究 小 结

本研究提出了基于电子共振网络的高镍正极稳定化新机制，首次将有机化学中的电子共振概念引入无机晶体材料设计，通过Ni─O─O─TM四中心共振结构实现Ni³⁺单电子的离域化共享。研究发现低熵和中熵掺杂对电子结构调控效果有限，而高熵六元掺杂是触发电子共振效应的关键阈值。该机制在多个尺度上发挥作用：在电子尺度上降低eg轨道单电子占据，减弱姜-泰勒畸变和自旋排斥；在原子尺度上通过Ni-O键长分裂缓解局部应力；在晶格尺度上抑制H2→H3不可逆相变，维持氧亚晶格稳定；在颗粒尺度上使应变集中于表面而非内部，防止微裂纹萌生。最终，HE-LNF在容量、循环稳定性、热稳定性和锂离子扩散动力学方面全面超越商用NCM811，为高能量密度、长循环寿命的无钴高镍正极材料设计提供了基于电子结构调控的全新范式。

相关论文信息

论文原文在线发表于Carbon Energy，点击“阅读原文”查看论文。

论文标题：

Electronic Resonance Network Stabilized Crystal Structure in High-Nickel Cathodes for Lithium-Ion Batteries

文章研究方向：

锂离子电池

论文网址：

https://onlinelibrary.wiley.com/doi/10.1002/cey2.70171

DOI: 10.1002/cey2.70171

往期推荐

▲诚邀专刊客座编辑，点击图片查看详情

关于“Carbon Energy”

Carbon Energy

2-年影响因子 24.2

5-年影响因子 23

JCR分区 Q1

CiteScore 26.7

官网 www.carbonenergy.org

Carbon Energy（《碳能源（英文）》）由温州大学和Wiley携手创办，聚焦清洁能源、光电催化、新型碳制造、碳减排等领域，旨在成为国内外优秀科研成果展示的高端平台、国家重大科研战略的助推器和广大科研工作者喜爱阅读的科研工具，立志成为未来“碳时代”高影响力的学术旗舰期刊。期刊创刊主编为丽水学院校长、原温州大学副校长王舜教授。

Carbon Energy 2018年创刊，2019年入选中国科技期刊卓越行动计划“高起点新刊”，2020年获批国内统一连续出版物号，连续五年入选科技期刊世界影响力指数（WJCI）报告，连续四年入选“中国最具国际影响力学术期刊”和中国科学院材料科学1区Top期刊，连续两年入选“北京国际图书博览会中国精品期刊展”，相继被DOAJ、CAS、ESCI、Scopus、SCIE、INSPEC、CSCD、OAJ、中国科技核心期刊目录等收录，2024年入选中国高校科技期刊建设示范案例库杰出科技期刊入库案例和中国科技期刊卓越行动计划二期英文梯队期刊项目。2024年影响因子为24.2，在能源与燃料、纳米科技、物理化学三大领域位列全球期刊前八，材料科学（多学科）领域460本期刊中，位列14。在此基础上，孵化《碳中和（英文）》和《碳创新（英文）》子刊。

欢迎联系我们发布论文报道

📧carbonenergy@wzu.edu.cn

carbonenergy_ce@wzu.edu.cn

转载本文请联系原作者获取授权，同时请注明本文来自李娟科学网博客。

链接地址：https://wap.sciencenet.cn/blog-3424837-1537880.html?mobile=1

收藏

分享
