干了几十年混凝土，最常听到四个字——“百年大计”。口号年年喊，裂缝年年有。高铁桥、跨海桥、市政管廊，设计寿命一百年，可有些工程刚满七年就“老年斑”满身。不是规范落后，是执行走样；不是材料不好，是误区太深。我们静心看一看高性能混凝土到底该怎么配、怎么打、怎么养，让“百年桥”别再变成“七年痒”
一、行业背景与发展变革
（一）设计基准期的革命性提升
2004年JTG D60规范的颁布实施，标志着我国桥梁工程进入"百年基准期"时代。这一变革绝非简单的数字调整，而是对混凝土材料性能提出了系统性要求。以港珠澳大桥为例，其设计采用的C60海工高性能混凝土，通过掺入30%矿粉和15%硅灰，将氯离子扩散系数控制在1.5×10⁻¹²m²/s以下，较普通混凝土提升两个数量级。但现实困境是，某省2018年竣工的跨海大桥，仅运营7年就出现保护层剥落，钢筋锈蚀率高达23%，暴露出"规范先进，执行滞后"的行业痛点。
（二）责任体系的根本性重构
随着《建设工程质量终身责任追究办法》的实施，技术人员的职业生涯与混凝土耐安全性和久性已深度绑定。根据《公路桥涵设计通用规范》（JTG D602004）实施以来的大量工程案例反馈，桥涵结构在使用10~15年后即出现钢筋锈蚀、保护层剥落、裂缝扩展等问题，严重影响结构安全与使用功能。
二、认知误区系统解构
（一）材料选择的三大迷思

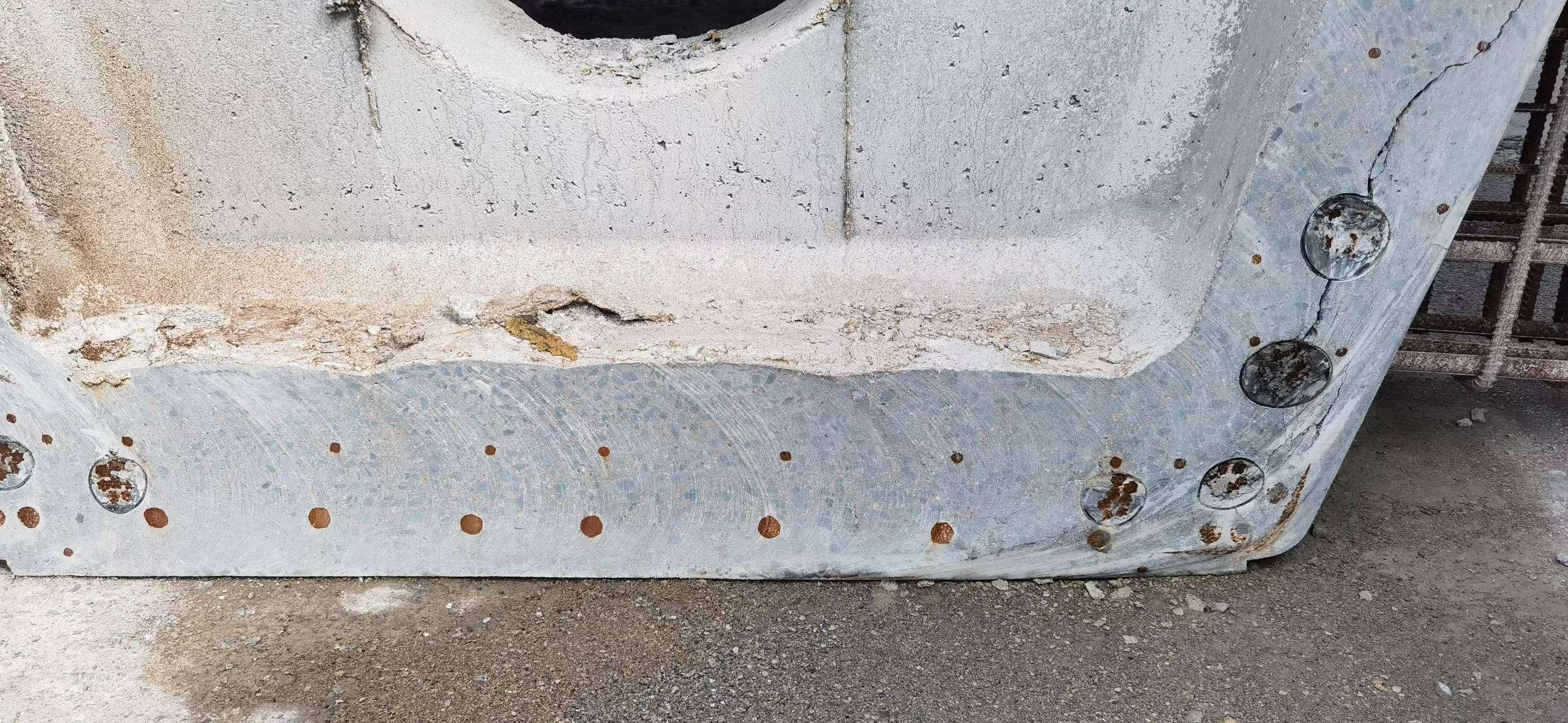

合格的原材料、精细的施工是保障耐久性的前提！
另外，假掺合料害人不浅，2022年行业抽检发现，32%的"粉煤灰"实为磨细煤矸石，需水量比超标导致结吸水量过大，坍损严重，质量不满足要求。
砂石紧张，有就不错了，广东某项目因机制砂石粉含量超7%，引发连锁反应：坍落度损失加快→强制加水→强度离散系数达25%。
（二）施工控制的五个盲区
1. 温控形式主义：北方某项目在-5℃环境浇筑时，仅表面覆盖毛毡，芯部温度梯度达45℃/m，诱发温度裂缝。
2. 振捣经验主义：工人凭"感觉"振捣，导致某市政管廊钢筋密集区空洞率达8%。
3. 养护时间压缩：早强水泥构件24h拆模后未及时养护，碳化深度1年达3.2mm，回弹强度不足。
4. 环境响应迟滞：新疆某项目未调整配合比应对6m/s风速，表面蒸发率超1.5kg/m²h时未采取喷雾措施，裂缝严重。
5. 状态监测缺失：90%项目仍用“手捏”“脚踩”判断凝结状态，而日本早已普及贯入电阻仪实时监测。
三、行业困境深度剖析
（一）触目惊心的质量现状
中国混凝土协会2023年度报告显示：在抽检的287个"高性能混凝土"项目中，真正满足百年耐久性要求的仅占41%，触目惊心。
（二）产业链断裂的代价
设计院机械套用标准图集、搅拌站追求利润压缩成本、施工单位野蛮作业，这种"三张皮"现象导致某新区综合管廊混凝土保护层合格率仅68%。
四、技术破局实施路径
（一）全过程控制要点
1. 设计端：按环境划分腐蚀等级，对不同腐蚀环境严控水胶比。
2. 生产端：利用ERP技术监理"骨料在线监测系统"，实时调整级配曲线，严格监控生产系统。
3. 施工端：推广"混凝土施工五维监控平台"，集成温度、湿度、风速等12项参数没及时调整施工与养护方式。
（二）创新实践典范
1. 白鹤滩水坝采用智能通水冷却系统，将800万方大体积混凝土最高温升控制在22℃以内。
2. 深中通道开发骨料预处理工艺，使海洋废弃资源转化为合格混凝土原料。
3. 雄安新区试点区块链混凝土质量追溯系统，确保28项指标全生命周期监控。
五、典型案例警示录
（一）成功典范：天津集疏港一期公路
通过按耐久性设计、严格控制原材料、按耐久性要求设计配合比，全过程质量监控，至今已经18年，墩柱地表附近最易腐蚀部位质量完好！
（二）失败教训：某高速公路
因盲目使用"掺加新型膨胀剂的灌浆料"，99片预制梁沿波纹管开裂，损失两千万元。事后检测发现，膨胀剂与水泥相容性未做验证试验。
在这个"百年大计"与"终身追责"并存的时代，高性能混凝土已不仅是技术问题，更是职业生存问题。当我们看到迪拜哈利法塔混凝土泵送高度突破600米纪录时，应该更应清醒认识到中国混凝土行业需要的不是更多的口号，而是每个技术人带上安全帽坚守工地的实干精神——历史终将证明，那些经得起时间检验的工程，才是技术人员最好的业绩。这不是又一篇正确的废话，而是一份写给所有混凝土从业者的“技术生存指南”——否则下一个被送上法庭的，可能就是忽视这些技术细节的你。
转载本文请联系原作者获取授权，同时请注明本文来自闻宝联科学网博客。
链接地址：https://wap.sciencenet.cn/blog-1152260-1494980.html?mobile=1
收藏
