[资料，科普] 1938年弗洛伦斯·贝尔 Florence Ogilvy Bell 的 DNA X射线衍射照片

弗洛伦斯·贝尔： Florence Ogilvy Bell, 1913-05-01 ~ 2000-11-23, 87

X射线衍射照片： X-ray diffraction photograph

双螺旋结构： double helix structure

一、1938年弗洛伦斯·贝尔 Florence Ogilvy Bell 的 DNA X射线衍射照片

图1  rsnr20200064f02.jpg

Bell portrait: Florence Bell (1913–2000). Photograph kindly provided by Mr Chris Sawyer. (Online version in colour.)

https://royalsocietypublishing.org/cms/asset/42c65452-721e-472a-9997-cfac909b4f33/rsnr20200064f02.jpg

https://royalsocietypublishing.org/doi/10.1098/rsnr.2020.0064

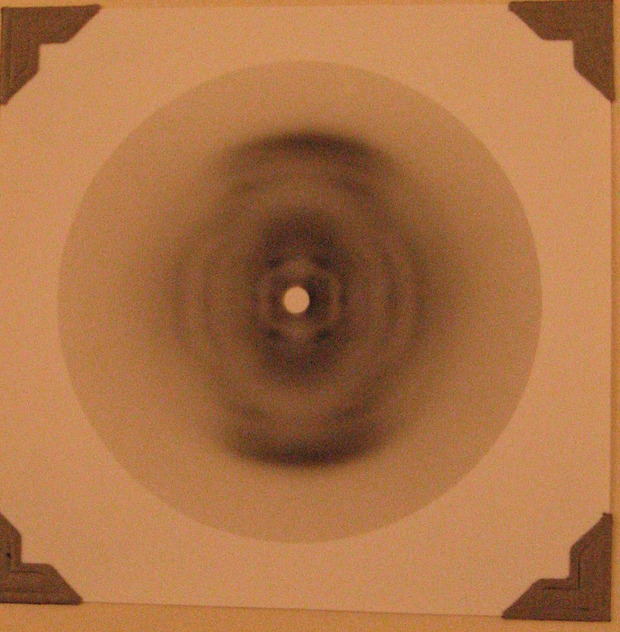

图2  rsnr20200064f05.jpg

https://royalsocietypublishing.org/cms/asset/bbc087b2-58c5-4615-8809-a3b232806d6e/rsnr20200064f05.jpg

   An early X-ray diffraction photograph of DNA fibres taken by Florence Bell in 1938. This may just look like a smear of black spots, but from it she and Astbury were able to measure the distance between adjacent bases in the DNA molecule. Florence Bell, PhD Thesis, Special Collections, University of Leeds, Brotherton Library. Available at: https://explore.library.leeds.ac.uk/special-collections-explore/650413. Reproduced with the kind permission of Special Collections, University of Leeds Library. (Online version in colour.)

    1938年，Florence Bell拍摄的DNA纤维的早期X射线衍射照片。这可能看起来只是一片黑点，但她和Astbury能够从中测量DNA分子中相邻碱基之间的距离。Florence Bell，博士论文，特刊，利兹大学，Brotherton图书馆。可用网址：https://explore.library.leeds.ac.uk/special-collections-explore/650413.经利兹大学图书馆特刊许可转载。（彩色在线版本。）

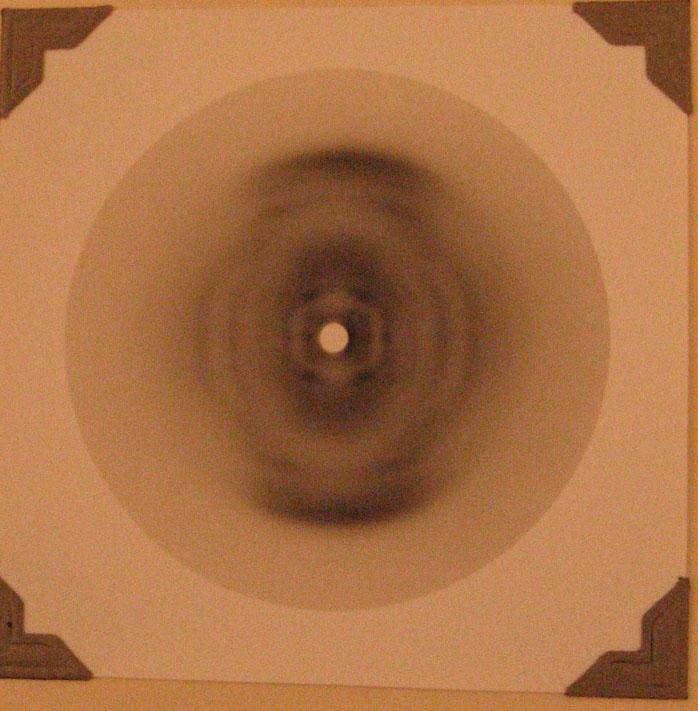

图3  bell3.jpg

https://whatisbiotechnology.org/assets/images/people/bell/bell3.jpg

https://www.whatisbiotechnology.org/index.php/people/summary/Bell

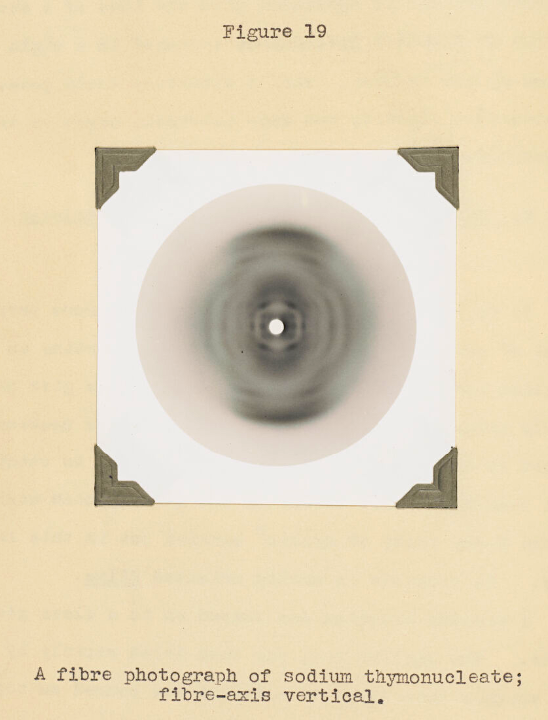

图4  florence_bell_xray_diffraction.png

https://www.sciencehistory.org/wp-content/uploads/2025/06/florence_bell_xray_diffraction.png

Early X-ray diffraction photograph of DNA fibers, from Florence Bell’s PhD thesis, 1938.

DNA纤维的早期X射线衍射照片，来自弗洛伦斯·贝尔1938年的博士论文。

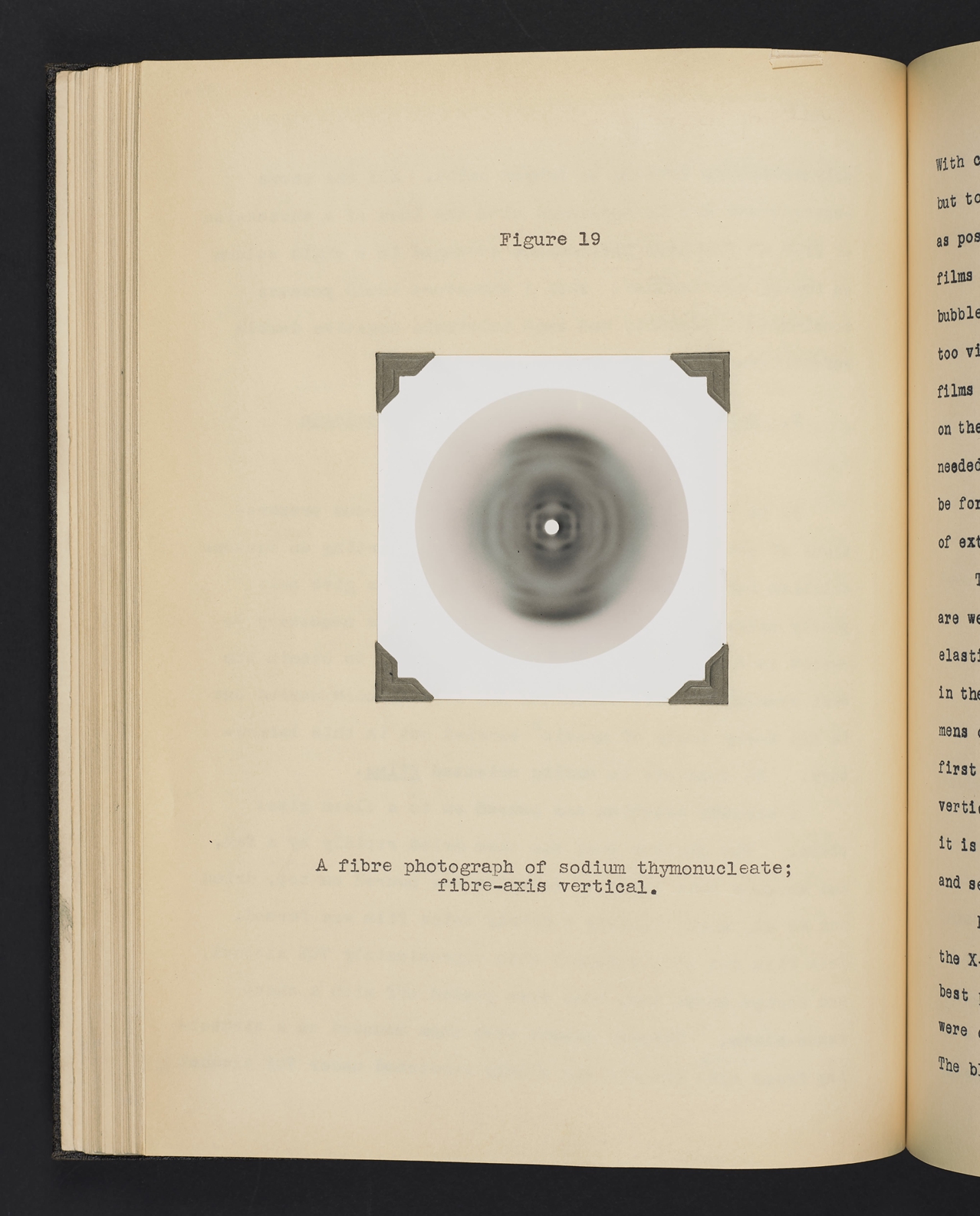

图5  3-bell-s-photo-of-the-structure-of-dna-4001x4961.jpeg

https://spotlight.leeds.ac.uk/history-in-the-making/assets/dmVG96XouK/3-bell-s-photo-of-the-structure-of-dna-4001x4961.jpeg

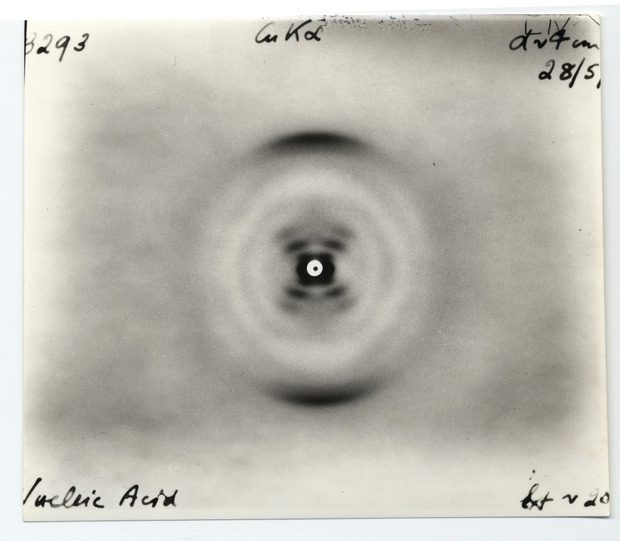

图6  rsnr20200064f06.jpg

https://royalsocietypublishing.org/cms/asset/c5a01e97-5eab-4055-93bd-f8d5acabe52a/rsnr20200064f06.jpg

   X-ray diffraction images of ‘B’ form DNA taken by Astbury's research assistant Elwyn Beighton in May and June 1951. Historian Robert Olby has since described these as showing ‘clearly the famous B-pattern found by Rosalind Franklin and R. Gosling’ (Robert Olby to Special Collections, Brotherton Library, University of Leeds, 20 July 1992, Astbury Papers MS419 C.7) Reproduced with the permission of Special Collections, University of Leeds Library, Astbury papers MS419 C.7.

   Astbury的研究助理Elwyn Beighton于1951年5月和6月拍摄的“B”型DNA的X射线衍射图像。历史学家Robert Olby此后将这些描述为“清楚地显示了Rosalind Franklin和R.Gosling发现的著名B模式”（Robert Olby致利兹大学Brotherton图书馆特藏，1992年7月20日，Astbury Papers MS419 C.7）。

二、照片 ≠ 三维空间结构

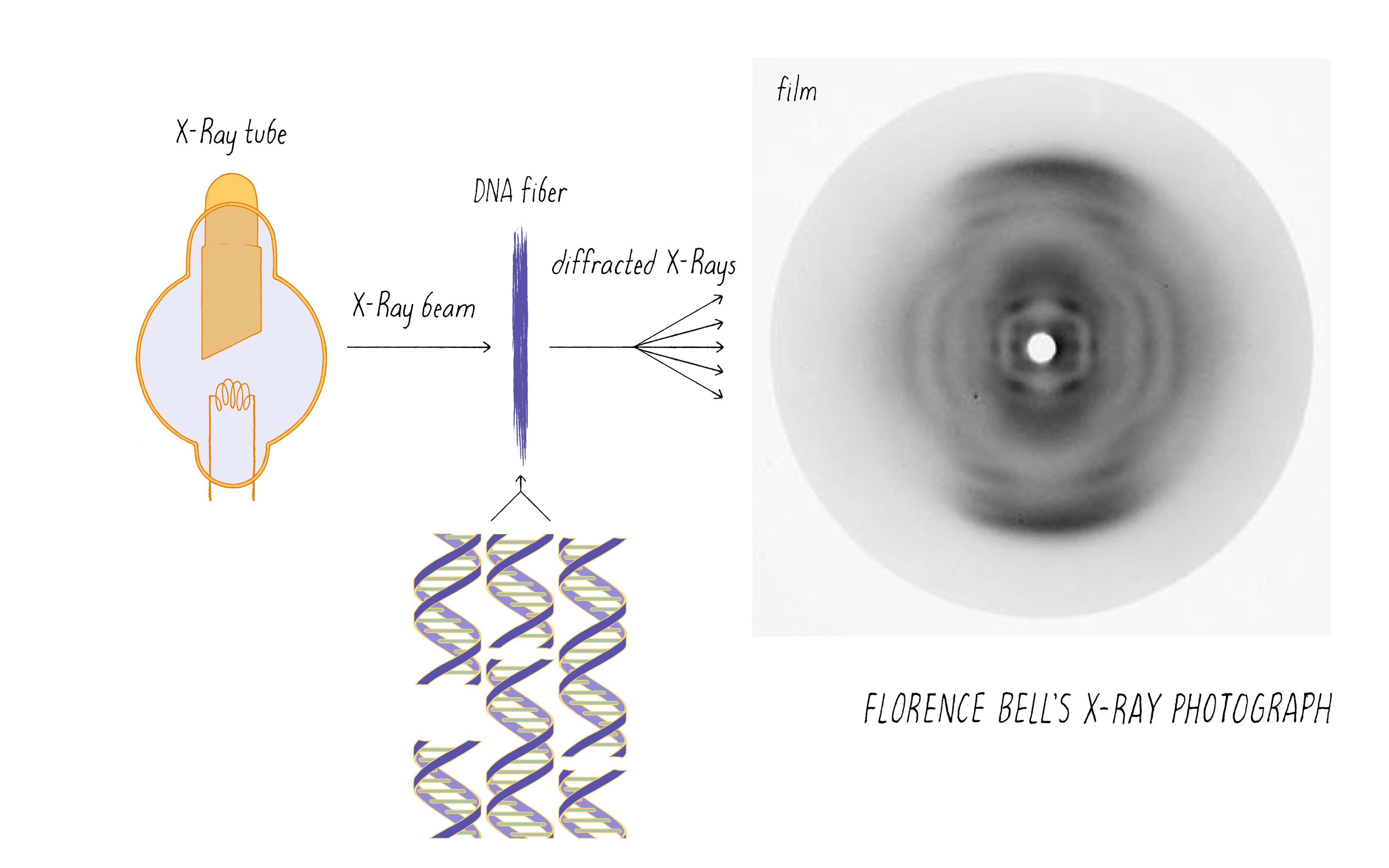

图7  RV4.DNA.DiffractionProcessIV.DP.RGB.png

https://explorebiology.org/summary/genetics/the-structure-of-dna

参考资料：

[1] DNA之父每一个都拿诺奖，DNA之母们却被历史遗忘，2023-05-13，世界科学

https://worldscience.cn/c/2023-05-13/641503.shtml

   事实上，DNA结构真面目是通过3篇论文得以揭示的，而这3篇文章由7位作者直接参与：罗莎琳德·富兰克林（Rosalind Franklin）、雷蒙德·高斯林（Raymond Gosling）、莫里斯·威尔金斯（Maurice Wilkins）、亚历克·斯托克斯（Alec Stokes）、赫伯特·威尔逊（Herbert Wilson）、詹姆斯·沃森（James Watson）和弗朗西斯·克里克（Francis Crick）。
